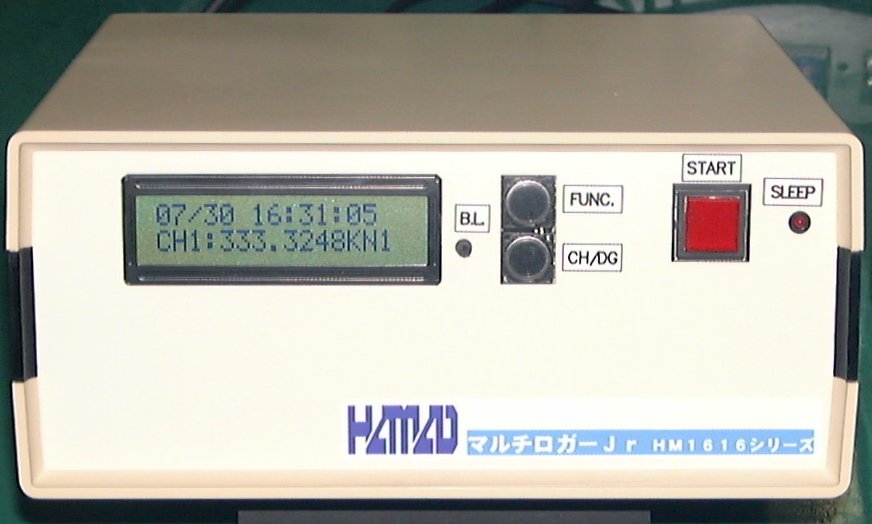

マルチロガー　Ｊｒ

ＨMD-HM1616　シリーズ

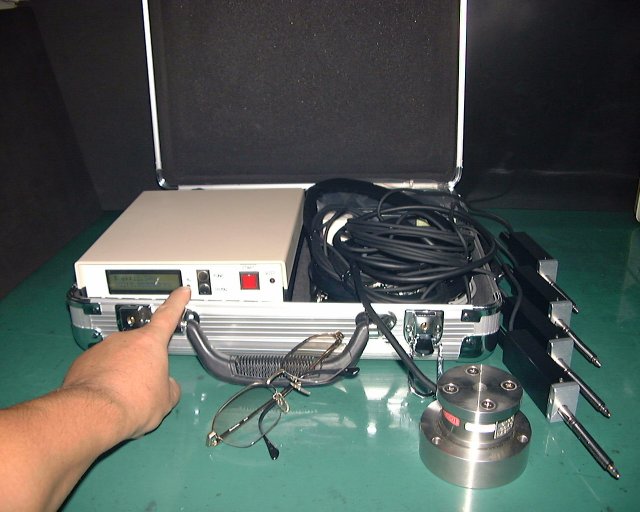

　　　　　ＨＭ１６１６ｘ　　　　　　　 　　　　　　　　　　　　　　　　　現場計測用に、本体、バッテリ、付属品、ケーブルを収納

特徴

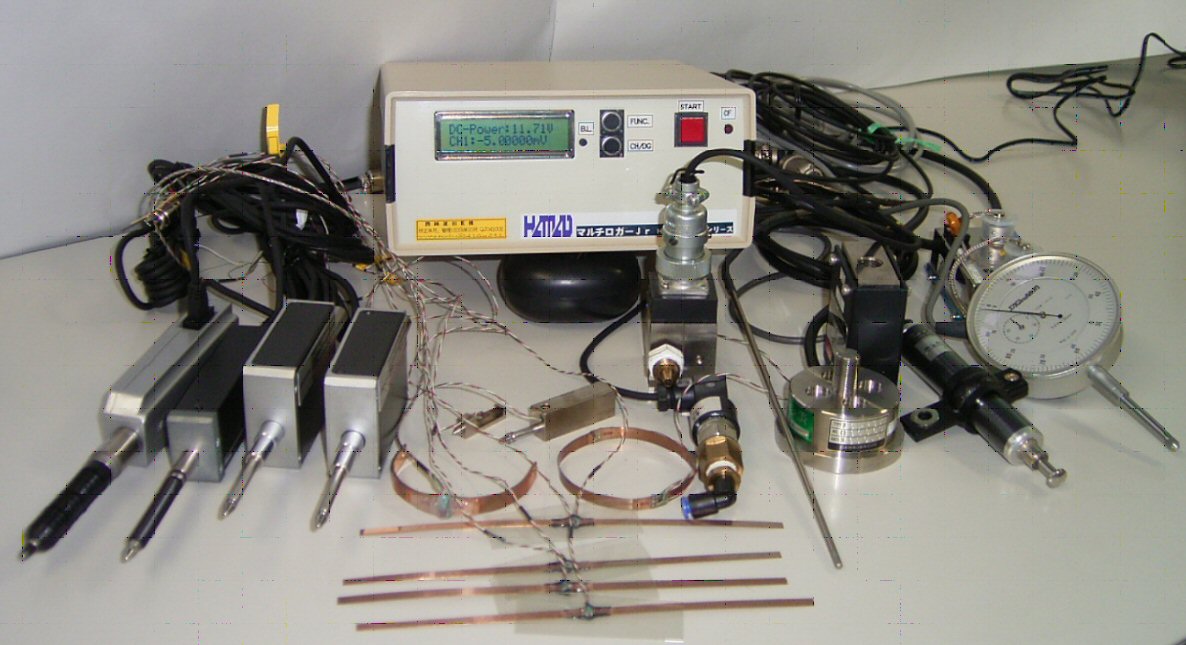

  • 電圧測定、ひずみゲージ式センサー８ｃｈ（ロードセル、圧力、変位、温度、差圧、ひずみ計、ＬＤＴ等）、カウンター式センサー６ｃｈ（変位計リニアゲージ （尾崎製作所対応／ミツトヨ対応／小野測器対応）、マグネスケール等）

    ＤＣ１２Ｖ、ＡＣアダプターの両電源対応 、センサー接続はワンタッチコネクタ対応

    データ集積メモリ容量（１.７５ＭＢ：ﾆｯｶﾄﾞ電池ﾊﾞｯｸｱｯﾌﾟ）

    高速サンプリング（２０ミリ秒〜２００分）／全ﾁｬﾝﾈﾙ 、電圧測定は０．００５％の分解能

    任意チャンネルのデータ変化によるサンプリング及び測定終了、制御信号の出力

    入力電圧（±５ｍＶ〜±５Ｖ）チャンネル数（差動：８ＣＨ） 、ブリッジ電圧２ＶＤＣ

    ﾌﾟﾛｸﾞﾗﾑｹﾞｲﾝｱﾝﾌﾟ（1､10､100､1000倍）オフセット電圧ドリフト：０．２５μＶ／℃

    コンパクトサイズ　約９０Ｈｘ１９０Ｗｘ２００Ｄ　重さ約 １．５ｋｇ

    データモニター、データ出力、コマンド設定（ＲＳ２３２Ｃ 及びＵＳＢ）

    マルチロガーＪｒのみでの単独測定 （パソコン不要）

    Windows95/98/ME/2000/XP/Vista/Win7/Win8/Win10上の付属ソフトにて各種条件設定、

    リアルタイム数値表示、リアルタイム波形表示、リアルタイムＸ−Ｙ表示、エクセル型式出力

平板載荷試験の解析ソフト、ファイル変換サポートで、ＨＭＤの高度で安価な解析ソフト（一軸試験／ＣＢＲ試験／三軸試験 ／圧密試験／定ひずみ圧密試験／一面剪断試験／動的三軸試験／他）が利用できます。
マルチロガーJr用　取扱説明書　PDF型式 　　　対象ロガー機種／バージョン及び内容 　更新年月日
　　 　 　
　　カタログ　 　HM1616Tｘ／TDｘ 　2008-01-31
　　カタログ　 　HM1616Sｘ／SDｘ 　2007-04-18
　　試験集説明書 　HM1616ｘ、土質試験使用方法 　2008-01-31
　　ＨＭ１６１６取説 Ｖｅｒ9.0 　HM1616ｘ、Ver3.x〜Ver6.x 　2019-11-15
　　ＨＭ１６１６Ｓ＆Ｔ の使用上の注意点　 　HM1616Sｘ／Tｘ 　2020-03-19
　　ＨＭ１６１６Ｓ＆Ｔの長期電源ＯＦＦによる
　　ﾄﾗﾌﾞﾙから回復する方法　		 　HM1616Sｘ／Tｘ 　2009-09-03
　　ＨＭ１６１６Ｓ ＆Ｔ平板載荷取説 Ｖｅｒ８.2 　HM1616S/Tｘ、Ver5.x〜　平板載荷試験使用方法 　2008-09-19
　　ＨＭ１６１６簡易取説S&T107 　HM1616S/Tｘ、Ver5.x〜　平板載荷試験使用方法 　2016-01-04
　　ＨＭ１６１６簡易取説S&T102 　HM1616S/Tｘ、Ver5.x〜　一軸試験使用方法 　2016-01-04
　　ＨＭ１６１６簡易取説S&T102106 　HM1616S/Tｘ、Ver5.x〜　一軸／ＣＢＲ試験使用方法 　2016-01-04
　　ＨＭ１６１６簡易取説S&T102(+AM)106 　HM1616S/Tｘ、Ver5.x〜　一軸(圧裂／ﾏｰｼｬﾙ安定度付き)／ＣＢＲ試験使用方法 　2016-01-04
　　ＨＭ１６１６簡易取説S&T303+K0 　HM1616S/Tｘ、Ver5.x〜　Ｋ０三軸試験使用方法 　2016-01-04
　　ＨＭ１６１６簡易取説S&T303 　HM1616S/Tｘ、Ver5.x〜　三軸試験使用方法 　2016-01-04
　　ＨＭ１６１６簡易取 説S&T103 　HM1616S/Tｘ、Ver5.x〜　動的試験使用方法 　2016-01-04
　　ＨＭ１６１６Ver9制御機能 　HM1616S/Tｘ-DAx、Ver5.x〜ｻｰﾎﾞ、ｽｹｼﾞｭｰﾙ使用方法 　2014-09-18
　　ＨＭ１６１６簡易取説S&T105 　HM1616S/Tｘ、Ver5.x〜　定ひずみ試験使用方法 　2016-01-04
　　ＨＭ１６１６簡易取説S&T110 　HM1616S/Tｘ、Ver5.x〜一面/ﾘﾝｸﾞせん断試験使用方法 　2016-01-04
　　 　 　
　　ＨＭ１６１６S&T設定情報の変更 　HM1616S/Tｘ、Ver5.x〜　使用方法 　2008-11-06
　　ＨＭ１６１６S&T設定情報の読み込み 　HM1616S/Tｘ、Ver5.x〜　使用方法 　2008-01-31
　　 　 　
　　ＨＭ１６１６簡易取 説103 　HM1616A/S/Tｘ、Ver3.x〜　動的試験使用方法 　2008-09-19
　　ＨＭ１６１６簡易取 説105 　HM1616A/S/Tｘ、Ver3.x〜　定ひずみ試験使用方法 　2008-09-19
　　ＨＭ１６１６簡易取説A102 　HM1616Aｘ、Ver3.x　一軸試験使用方法 　2009-08-26
　　 　 　
　　Ｆｃｖ１６１６取説 　HM1616A/S/Tｘ、Ver3.x〜　解析ﾌｧｲﾙ変換の使用方法 　2012-06-09
　　 　 　
　　ＦG-12HMD取説 　任意／地震波付ファンクションジェネレータの使用方法 　2024-03-20
　　SV-12HMD取説 　サーボアンプの使用方法 　2020-03-03
　　SV-12HMD（＋ＶＦ０７）取説 　サーボアンプの使用方法 　2020-03-02
　　 　 　
　　ＰＣ１６１６ＤＡ（Ｖｅｒ ２．０）取説 　HM1616ｘ、Ver3.x〜Ver6.x　パソコン計測、DA制御機能使用方法、多連型試験機使用方法、 ｽｹｼﾞｭｰﾙ制御機能 　2020-03-20
　　ＰＣ１６１６ＤＡ取説 　HM1616ｘ、Ver3.x〜Ver5.x　パソコン計測、DA制御機能使用方法、多連型試験機使用方法 　2006-03-27
　　ＰＣ１６１６Ａ Ｔ取説（手動／全自動） 　HM1616ｘ、Ver3.x〜Ver5.x　パソコン計測、多連型圧密試験使用方法 　2007-05-11
　　 　 　
　　平板載荷試験解析ソフト取説 　平板載荷試験解析ソフト使用方法 　2006-04-14
　　ＳＨ３１１２コンパクト三軸試験装置の取説 　 　2024-07-29
　　HMD-LDT(SH3112)三軸試験の取説 　 　2019-06-04

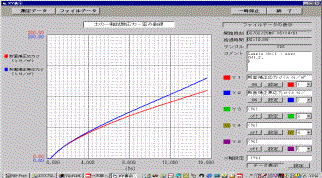

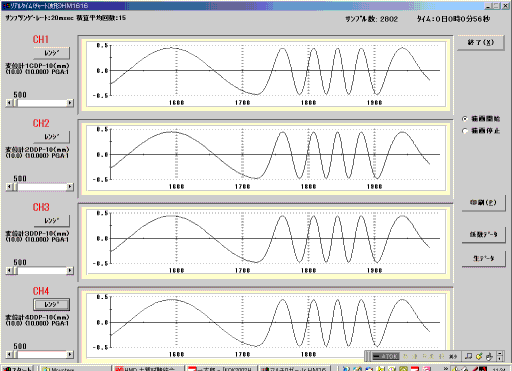

　　　　　　　リアルタイム数値表示、ＸＹ作図及びチャート
